Zuluftvarianten für Katherm Unterflurkonvektoren
Spätestens seit Beginn der Corona-Pandemie weiß jeder wie wichtig Frischluft ist. Das Bewusstsein für regelmäßiges Lüften wurde geschärft und nun wird in allen Bereichen sorgsam darauf geachtet. Wir wissen mittlerweile, dass durch die Zufuhr von Frischluft in den Raum die Konzentration von Krankheitserregern verdünnt und die Ansteckungsgefahr durch Viren erheblich reduziert wird.
Ein weiterer wichtiger Faktor ist aber auch die Senkung der CO2-Konzentration in der Raum- und damit der Atemluft. Ein zu hoher CO2-Gehalt in der Luft führt zu Müdigkeit und senkt die Konzentrationsfähigkeit.
Hätten Sie es gewusst? Zuluft aus dem Unterflurkonvektor
Wir bieten für jedes Produkt in der Unterflurkonvektoren-Familie die Möglichkeit, Zuluftkanäle zu ergänzen. Grundsätzlich bieten wir zwei Möglichkeiten Unterflurkonvektoren mit der Funktion Zuluft zu ergänzen. Zum einen kann jedes Produkt in der Katherm-Familie um einen 400 mm langen Standard-Zuluftkanal ergänzt werden. Zum anderen können die Kanäle auf Wunsch konstruktiv auch auf die jeweiligen Projektbedingungen vor Ort angepasst werden.
Kombination von Unterflurkonvektoren mit Zuluftkanälen
Der Katherm-Zuluftkanal ZL ist für das gesamte Unterflurkonvektoren-Programm erhältlich. Hierbei handelt es sich um einen 400 mm langen Unterflurkanal, der an die jeweilige Katherm-Einheit angebaut wird. Je nach Katherm Variante stehen unterschiedliche Stutzengrößen in runder oder ovaler Form zur Auswahl.

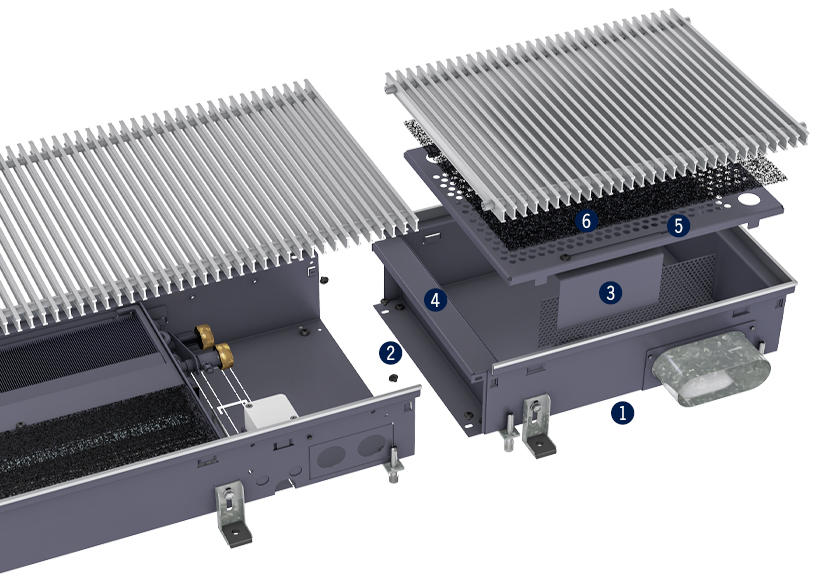

1 Zuluftkanal mit Zuluftstutzen 2 Verbindungskonsole 3 Zuluftschieber 4 Aussteifungsquerstrebe 5 Lochblech 6 Filter
Über eingebaute Schieberelemente in den Zuluftkanälen wird der Luftvolumenstrom bauseitig reguliert. Die Behaglichkeit spielt dabei eine große Rolle und wird bei der Projektierung der Unterflurkonvektoren berücksichtigt. Wir unterstützen Sie bei der Einhaltung der aktuellen Richtlinien der DIN EN 16798 Teil 1 und 2 und der DIN EN ISO 7730.

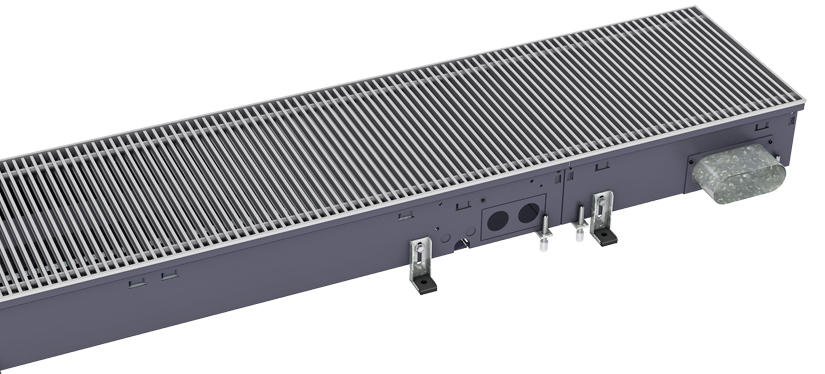

Exemplarische Darstellung – Katherm HK mit Zuluftkanal
Vorteile der Zuluftkanäle
- Für zahlreiche Kanalbreiten und -höhen verfügbar
- Zulufteinbringung über den Katherm-Unterflurkonvektor
- Niedrige Luftaustrittsgeschwindigkeiten, somit behagliche Lufteinbringung
- Geringe Geräuschentwicklung bei korrekter Auslegung
- Geringe Investitions- und Wartungskosten
- Optisch fortlaufendes Band trotz Kombination aus Katherm Unterflurkonvektor und Katherm-Zuluftkanal ZL
- Keine Verschleißteile/keine elektrisch drehenden Teile
Zuluftmodule beim Katherm HK
Neben der Variante, Primärluft über den Katherm-Zuluftkanal ZL einzubringen, haben wir für unser High-End Gerät Katherm HK besondere Zuluftmodule entwickelt. Dabei wird die aufbereitete Primärluft unterhalb des Unterflurkonvektors entlanggeführt, um dann fassadenseitig durch einen Schlitzauslass auszutreten. Mit geringer und turbulenzarmer Luftaustrittsgeschwindigkeit wird so vor den Fensterflächen eine optimale Abschirmwirkung geschaffen.

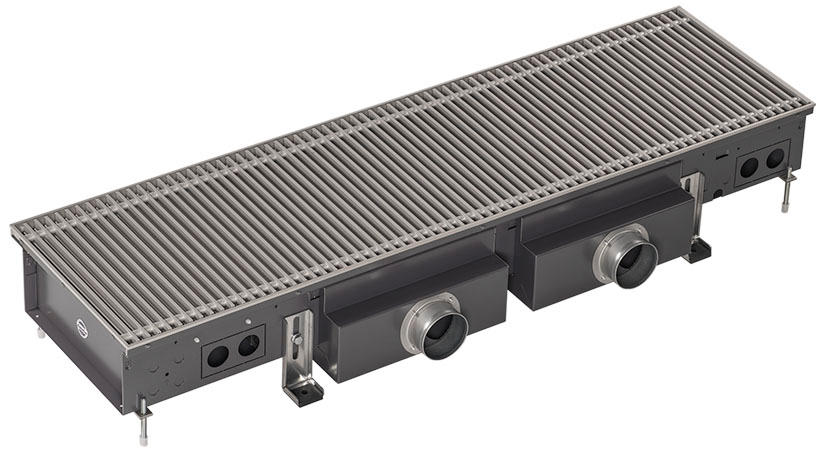

Katherm HK mit Zuluftmodulen
Die zugeführte Luftmenge kann komfortabel eingestellt werden. Möglich ist dies über die variable Anzahl der Zuluftmodule pro Kanal und den im laufenden Betrieb verstellbaren Schieber. Pro Zuluftmodul können bis zu 60 m³/h Primärluft zugeführt werden. Verlassen Sie sich auf unsere Beratung, um die passende Konfiguration zu finden.
Sonderkonstruktionen für Zuluftzufuhr
Auch mit unseren Sonderlösungen haben Sie je nach Katherm-Modell die Möglichkeit, vorkonditionierte Primärluft zu heizen, zu kühlen oder einen reinen Luftaustausch zu realisieren. Die Lösungen werden von uns individuell für Ihr Bauvorhaben projektiert. Die Konstruktion plant dabei die Zuluftzufuhr direkt im Kanal ein. Im Folgenden stellen wir Ihnen einige Beispiele vor.

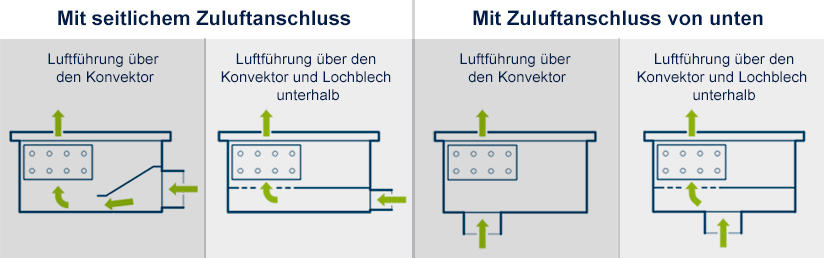

Bei den Katherm NK Unterflurkonvektoren, die nach dem Prinzip der natürlichen Konvektion funktionieren, können die Zuluftanschlüsse seitlich oder von unten an den Kanal angebracht werden. Die Anschlüsse führen zu einer zusätzlichen Leistungssteigerung.

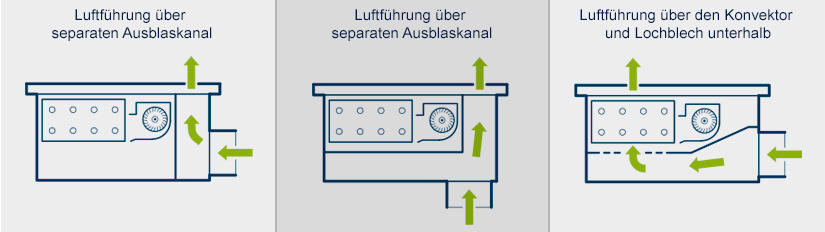

Beim Katherm QK sorgt das aufeinander abgestimmte Zusammenspiel aus laufruhigem EC-Querstromventilator und Hochleistungs-Kupfer-Aluminium-Konvektor für ein optimales Raumklima. Über verschiedene Wege kann hier die Zuluft in den Raum gebracht werden. Nachfolgend zwei Beispiele für eine Luftführung mit separtem Ausblaskanal sowie einem Beispiel für die Primärluftdurchströmung durch den Konvektor.

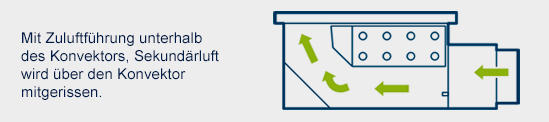

Der Katherm ID ist zum Heizen und Kühlen ausgelegt. Primärluft wird dem Konvektor durch strömungsoptimierte Düsen zugeführt, dabei wird Sekundärluft in den Konvektor induziert.

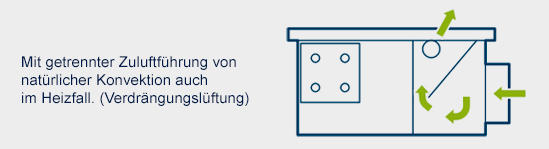

Von einem Quellluftsystem für eine zugfreie Verdrängungslüftung sprechen wir beim Katherm QL. Auch im Heizfall kann Quellluft behaglich eingebracht werden. Die Frischluft kommt dem Raum optimal zu Gute.
Sie merken: in das Thema Primärluft aus dem Unterflurbereich fließt bei Kampmann eine Menge Know-How. Das setzen wir auch gerne für Sie ein! Sprechen Sie uns an, um auch für Ihr Projekt die passende Lösung zu finden. Finden Sie hier Ihren Ansprechpartner.
