Bedarfsorientierte Behaglichkeit aus dem Boden
Bei jedem modernen Neubau mit bodentiefen Fensterflächen stellt sich die Frage, wie die entsprechenden Räumlichkeiten beheizt, gekühlt oder, wenn gewünscht, gelüftet werden sollen. Planer und Fachhandwerker wissen heute längst, dass Kampmann als Marktführer im Bereich der Unterflurkonvektoren architektonisch und technisch perfekte Lösungen für eine gute bedarfsorientierte Raumtemperierung geschaffen hat. Die Angebotspalette der Katherm Unterflurkonvektoren ist groß und wird durch eine Vielzahl von Ausführungsvarianten ergänzt. So sorgen sieben Grundvarianten mit jeweils hunderten Baugrößen und auf Wunsch auch Sonderausführungen für unzählige Bauarten.
Die richtige Anordnung und Auslegung von Unterflurkonvektoren verhindert Zugluft und sorgt für eine thermische Behaglichkeit im gesamten Raum. Denn selbst die besten isolierten Glasfronten strahlen immer ein wenig Kälte ab oder sorgen für einen Warmlufteintritt im Sommer. Das Ziel muss es sein überall im Raum die gleiche Temperatur zu erreichen, also ein gleichmäßiges Raumklima zu erzeugen, so dass Zugluft gar nicht erst entstehen kann.
Wann liegt eine thermische Behaglichkeit vor, also wann fühlt sich der Mensch in Abhängigkeit von der Temperatur wohl? Ein Raum ist dann behaglich, wenn die Temperaturdifferenz zwischen
- Wandoberfläche und Raumluft weniger als 4 °C
- Fuß- bis Kopfhöhe weniger als 3 °C
- verschiedenen Wandoberflächen (Strahlungsasymmetrie) weniger als 5 °C
beträgt. Wichtig sind auch geringe Luftgeschwindigkeiten und die Vermeidung von Turbulenzen (keine Zugerscheinungen).
Unterflurkonvektoren zeichnen sich dabei durch eine schnelle Reaktionszeit aus und bieten hohen Komfort auch bei höheren Lasten.

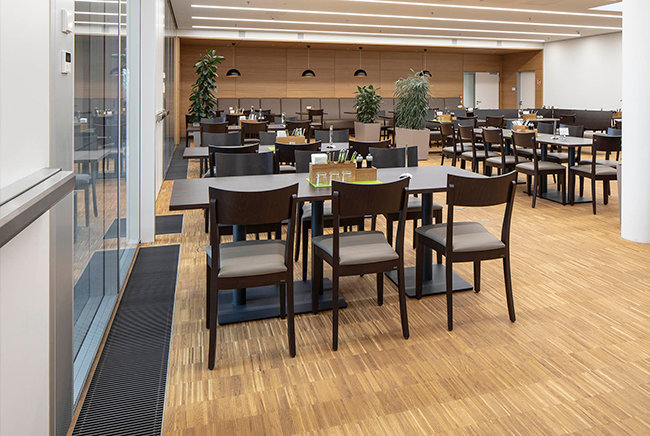

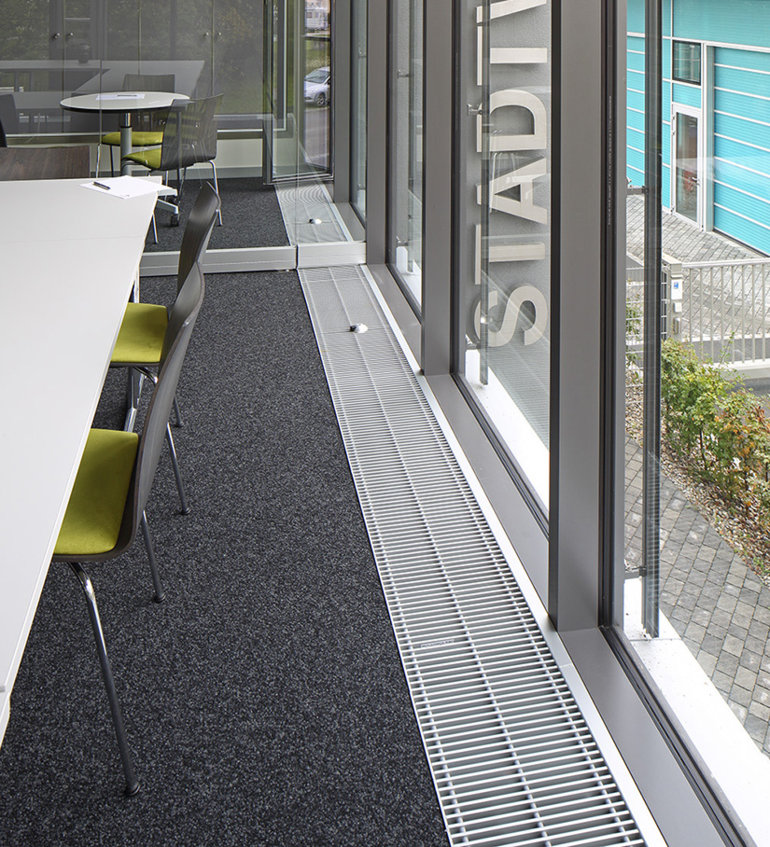

Der große Vorteil und damit bei Architekten beliebt: mit Unterflurkonvektoren wird die durchgehende Glasfront nicht durch einen konventionellen Heizkörper verbaut. Auch Sonderlängen oder Sonderausführungen als gebogener Kanal mit Gehrungsecken, Säulenaussparungen oder Abschrägungen sind in der Kampmann-Planung und -Fertigung kein Problem.
Damit sämtliche Behaglichkeitskriterien erfüllt werden, sollte bei der Planung und Auslegung darauf geachtet werden, nicht nur die jeweiligen Rahmenbedingungen im Raum, sondern ebenfalls die Gerätequalität und die Berechnungsgrundlage für die Leistungsdaten zu berücksichtigen. Planer sollten ausschließlich solche Geräte in Betracht ziehen, deren Leistungsdaten nach der Norm EN 16430 gemessen wurden. Bei allen Unterflurkonvektoren von Kampmann ist das der Fall. Aber auch bei der Entwicklung von Sonderlösungen abseits des großen Standardprogramms unterstützt das unternehmenseigene Forschung und Entwicklung Center (FEC).
Wie funktionieren Katherm Unterflurkonvektoren?

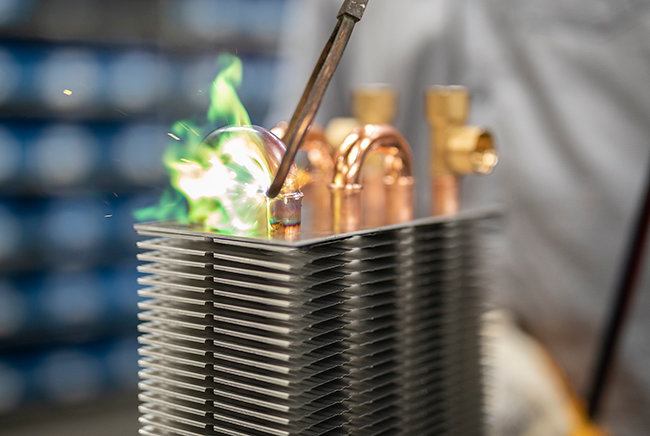

Das Grundprinzip und die Kernidee lassen sich schnell erklären. Raumluft wird zur Aufbereitung über einen wassergeführten Wärmeübertrager geleitet und anschließend nach dem Prinzip der natürlichen Konvektion oder mithilfe von Ventilatoren umgewälzt. Dieses System hat dadurch eine viel kürzere Reaktionszeit als Heiz- und Kühldecken oder eine Betonkernaktivierung und gewährleistet einen hohen Komfort in Räumen mit individuellem Temperierungsbedarf.
Das Spektrum an unterschiedlichen Systemvarianten reicht dabei vom Standardmodell zum Heizen bis hin zum Hochleistungsgerät mit Heiz-, Kühl- und Lüftungsfunktion. Auch ein Nachrüsten in Gebäuden ohne Anschlussmöglichkeit an einen entsprechenden Wasserkreislauf ist mit den Varianten mit Elektroheizregister möglich.
Das richtige System für den gewünschten Einsatzort

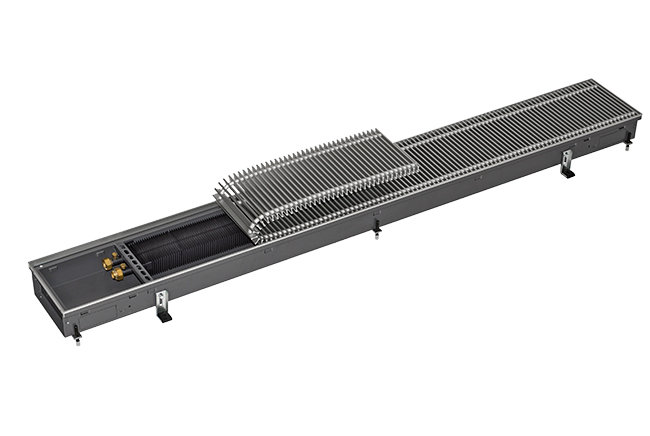

Damit die thermische Behaglichkeit in jedem Anwendungsfall erreicht wird, ist es wichtig, das richtige Gerät auszuwählen. Der Katherm NK beispielsweise, der nach dem Prinzip der natürlichen Konvektion funktioniert und komplett ohne Ventilatorunterstützung arbeitet, lässt sich hervorragend in Räumen mit relativ statischen Heizanforderungen, etwa in Flurbereichen oder Hotellobbys installieren. Das System sorgt dort nicht nur für die Kaltluftabschirmung und verhindert Zugluft, es verhindert auch das Beschlagen der Fensterflächen. Systeme mit natürlicher Konvektion können die Restwärmeabdeckung übernehmen, ein Einsatz zur Vollraumbeheizung ist bei passender Normheizlast ebenfalls realisierbar. Lediglich zum Kühlen sind die Geräte aufgrund der fehlenden Ventilatorunterstützung nicht geeignet.

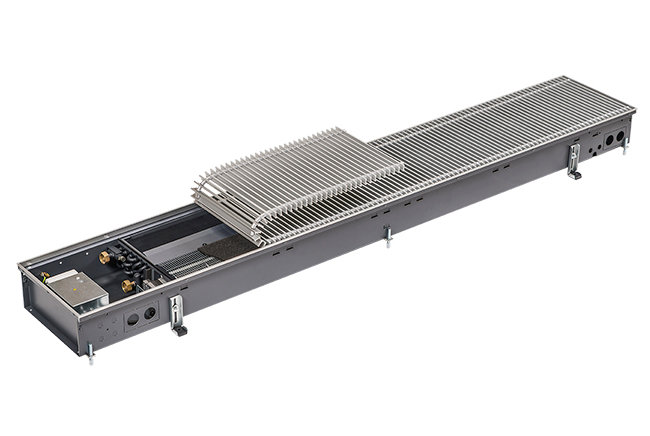

Immer dann, wenn vor allem in Büro- und Verwaltungsgebäuden höhere Lasten bedarfsorientiert abgeführt werden müssen, kommen Hochleistungs-Unterflurkonvektoren wie der Katherm HK zum Einsatz. Sie können flexibel die Temperaturschichtung und Luftbewegung im Raum beeinflussen und ganzjährig behagliche Temperaturen sicherstellen. Für die Planung sind verschiedene Parameter zu berücksichtigen wie die Personenanzahl und deren Positionen im Raum oder der Standort der Schreibtische und technischen Geräte. Das Angebotsspektrum umfasst sowohl 2- als auch 4-Leiter-Systeme. Das 4-Leiter-System kommt vor allem in Objekten zum Einsatz, in denen in Übergangszeiten auf der einen Gebäudeseite noch gekühlt, auf der anderen jedoch bereits geheizt werden muss.
Die Thematik von Frischluftzufuhr in die Räumlichkeiten nimmt aktuell immer mehr an Bedeutung zu. Die Unterflurkonvektoren NK und HK sowie der Katherm QK für ventilatorunterstütztes Heizen im Niedertemperaturbereich bieten hierfür die Lösung. Sie können optional mit den Zuluftmodulen ZL ausgestattet werden. Diese ermöglichen die Einbringung von aufbereiteter Primärluft. Hierbei handelt es sich um einen 400 mm langen Unterflurkanal, der an die Katherm-Einheiten der jeweiligen Ausführungen angebaut werden kann. Die Zulufteinbringung erfolgt über den Katherm Unterflurkonvektor mit einer niedrigen Luftaustrittsgeschwindigkeit und sorgt somit für eine angenehme Behaglichkeit. Mit den Zuluftmodulen Katherm ZL kann über vorkonditionierte Primärluft gekühlt, geheizt oder ein isothermer Luftaustausch realisiert werden.
Der Katherm QL steht für ein Quellluftsystem mit zugfreier Verdrängungslüftung und ist prädestiniert für eine energiesparende Lüftung, bei der nur wenig Außenluft aufbereitet werden muss. Zusätzlich kann die benötigte Wärmelast über den Katherm QL abgetragen werden. Katherm QL entsprechen dem neuesten Stand der Technik für turbulenzarme Raumlüftung, die mit sehr niedrigen Luftgeschwindigkeiten für ein behagliches Raumklima sorgt.
Hier finden Sie weitere Informationen zu den einzelnen Unterflurvarianten mit einer großen Vielzahl an Anwendungsvarianten.
Schallemissionen beim Unterflurkonvektor
Was bringt ein behaglicher Raum, wenn die Geräuschemissionen zu hoch sind? Das passiert mit Kampmann Unterflurkonvektoren nicht. Bei der Auslegung der Geräte wird der jeweils zulässige Schalldruckpegel im Raum zu Grunde gelegt. Dabei kann durchaus zwischen einem Großraumbüro oder einem Einzelbüro, Konferenz- und Besprechungsraum unterschieden werden.

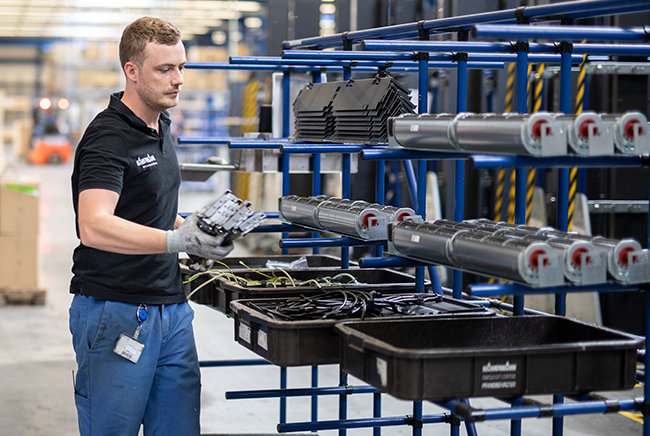

Die verbaute Technik sowie die Luftführung im Gerät haben einen großen Einfluss auf das Geräuschniveau. Die Kampmann Unterflurkonvektoren werden allesamt mit EC-Querstromventilatoren ausgestattet. Diese können auch bei geringen Luftleistungen in einem niedrigen Drehzahlbereich energieeffizient betrieben werden. Die intelligente Leistungselektronik ermöglicht den stufenlosen und somit bedarfsgerechten Betrieb. Aber auch bei höheren Drehzahlen liegen die Schallemissionen aufgrund der innovativen Motoren und ausgereiften Mechanik in einem durchweg zufriedenstellenden Bereich.
Passendes Regelungskonzept
Für eine bedarfsorientierte Raumtemperierung bei komplexen Rahmenbedingungen ist ein entsprechendes Regelungskonzept unabdingbar. Sämtliche Unterflurgeräte lassen sich mit der intelligenten Raumautomation KaControl ausstatten. Das System verfügt über Design-Raumbediengeräte mit intuitiver Handhabung und kann mit steckbaren Kommunikationsschnittstellen für den Einzelraumregelbetrieb oder auch für die Aufschaltung auf übergeordnete Leitsysteme – BAC-net, CANbus, LON, KNX und Modbus – aufgerüstet werden. Alternativ ist eine direkte Ansteuerung über ein aktives 0-10 V-Signal einer bauseitigen Gebäudeleittechnik möglich. Die parametrierbaren Regler bieten vielfältige Funktionen, zu denen unter anderem manuell einstellbare Lüfterstufen, ein Zeitschaltprogramm oder Motorüberwachung mit Störmeldeverarbeitung gehören. Darüber hinaus steht für sämtliche Geräte ebenfalls eine einfache, elektromechanische Regelungsvariante mit zugehörigem Raumthermostat zur Verfügung.
Projektunterstützung in jedem Fall
Unsere Projektunterstützung ist Ihnen sicher, denn Kampmann steht für fachliche Kompetenz. Wir haben die Erfahrung aus unzähligen vergangenen Projekten und unterstützen Sie in jeder Projektphase. Dazu stehen Ihnen sowohl im Außendienst als auch im Innendienst über den gesamten Projektverlauf feste Ansprechpartner zur Seite.
Für sämtliche Geräte bieten wir Ihnen das passende Berechnungsprogramm an. Nach Auswahl der gewünschten Produktausführung berechnen Sie mit nur wenigen Klicks die Leistungsdaten des Produkts. Eine dazugehörige Merkliste und das Downloadangebot der Ausschreibungstexte runden den Bereich ab.
Im Downloadbereich der einzelnen Unterflurkonvektoren stehen für die weitere Planung BIM-Daten zum Download bereit. Diese enthalten Geräteabmessungen, technische Bemaßung der Wasser- und Elektroanschlüsse und Leistungsdaten. Zu weiteren Geräteinformationen, wie Wartungsintervallen oder Filtertauschzyklen, geben wir Ihnen gerne Auskünfte.
Nach präzisem Aufmaß durch eigene Kampmann Techniker mittels 3D oder 2D-Laser entsteht ein Montageplan mit exakten Positionsangaben für die Montage vor Ort.
Sind Sonderlösungen gewünscht, passen wir die konstruierten Produkte perfekt an die baulichen Gegebenheiten an.
Der Servicegedanke und -wille endet für Kampmann nicht beim Versand. Sortenrein und auf Palette verpackt, werden auf jeden Katherm Unterflurkonvektor exakte Positionsangaben aufgebracht. Das erleichtert die Zuordnung vor Ort auf die jeweiligen Geschosse und Montageorte. Das Fachhandwerk übernimmt dann den wasser- oder elektroseitigen Anschluss.
Während der Bauphase geht es auch mal dreckig zu. Für die Unterflurkonvektoren kein Problem. Sie werden serienmäßig mit einer Kunststoffabdeckung für Rost und Rahmenkante zum Schutz vor Dreck und Staub ausgeliefert. Sie möchten noch mehr Schutz? Dann legen wir werksseitig noch eine robustere Montageabdeckung aus Holz ein.
Entdecken Sie alle Kampmann Katherm Unterflurkonvektoren. Nutzen Sie auch gerne unsere Beratung durch Ihren persönlichen Ansprechpartner. Wir sind für Sie da!
