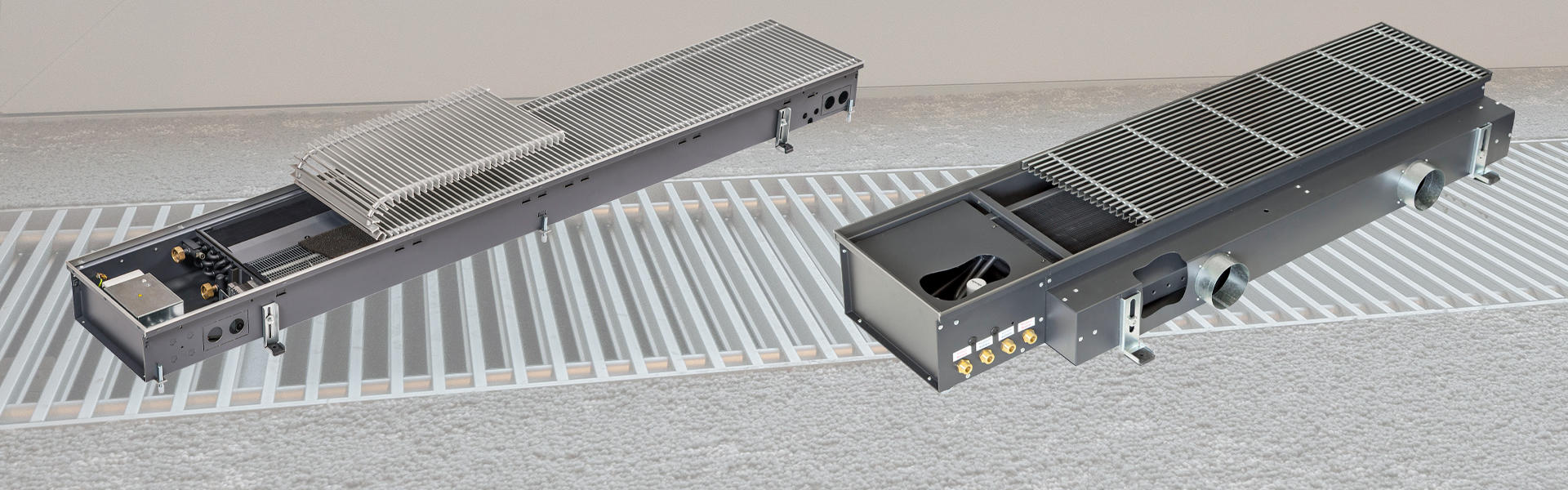

Kühlung mit den Unterflurkonvektoren Katherm HK und ID

Gleiche Ziele - Zwei Systemvarianten

In diesem Artikel möchten wir Ihnen die beiden Unterflurkonvektoren Katherm HK und ID vorstellen. Beide Produkte bieten die Funktionen Heizen und Kühlen und können auf Wunsch Zuluft in den Raum einbringen. Jedoch ist die Ausführung bei beiden unterschiedlich.

Wie beide Systeme am Ende das gewünschte Ziel erreichen und welche Vorteile jedes einzelne hat, darüber berichten wir.

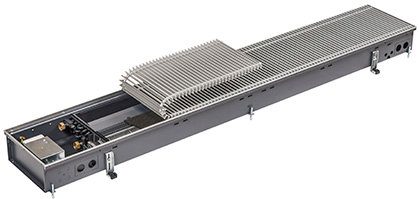

Katherm HK - Heizen oder Kühlen mit energieeffizientem EC-Querstromventilator

Der Katherm HK ist ein wahrer Hochleistungs-Unterflurkonvektor und beliebt im Büro- und Verwaltungsbau. Je nach Bedarf kann die Raumluft geheizt oder gekühlt werden.

Bevor Sie tiefer einsteigen, erfahren Sie hier in 60 Sekunden die wichtigsten Infos zum Katherm HK.

Bei höheren Heiz- und Kühllasten in den Räumen zeigt der im Katherm HK eingebaute EC-Querstromventilator seine volle Stärke. Er läuft geräuscharm und ist besonders energieeffizient. Der hocheffiziente EC-Querstromventilator punktet aber nicht nur in Sachen energiesparendem Verbrauch und geringen Schallwerten. Er ist so perfekt im Unterflurkonvektor installiert , dass er einfach und schnell zur Reinigung und Wartung entnommen werden kann.

Die Technik des Katherm HK ist so ausgelegt, dass sie flexibel die Temperaturschichtung und Luftbewegung im Raum beeinflussen und ganzjährig behagliche Temperaturen sicherstellen kann. Daher kann der Katherm HK für das Büro- und Verwaltungsgebäude als 2- oder 4-Leiter-System ausgelegt werden. Ein 4-Leiter-System kommt in einem Objekt vor allem zu Übergangszeiten zum Einsatz, wenn die eine Seite bereits kühlt, auf der anderen aber noch geheizt werden muss. Geregelt wird all das unter anderem mit der werksseitig integrierten und intelligenten Raumautomation KaControl. Sofern im Bauvorhaben ein modernes Gebäudeautomationssystem geplant wird, können die Unterflurkonvektoren dank ihrer Regelungsausstattung mit integriert werden.

Hygienisch einwandfrei

Im Kühlbetrieb muss zwischen zwei grundlegenden Ausführungen unterschieden werden, der trockenen Kühlung und der feuchten Kühlung. Das ist sowohl im 2-Leiter, als auch im 4-Leiter-Betrieb möglich. Bei der Kühlung der Raumluft fällt bei entsprechenden Kühlwassertemperaturen, Raumtemperaturen und Raumfeuchten während des Betriebs Kondensat an. Dieses muss sicher abgeführt werden.

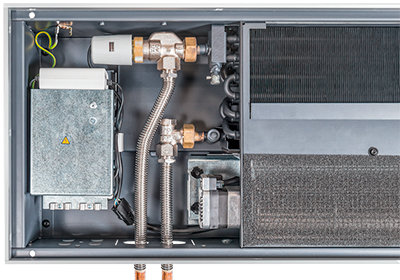

Dafür ist der Katherm HK serienmäßig mit einer Kondensatwanne zur Kondensatabführung ausgestattet. Dabei wird das Kondensat von der Wanne unter dem Wärmetauscher aufgefangen und zum Ablaufstutzen geleitet und abgeführt. Die Wanne im Kanal ist leicht zugänglich und gemäß Hygienerichtlinie VDI 6022 so konzipiert, dass sie zur Reinigung zur Raumseite hin herausgezogen werden kann. Diese Richtlinie erfüllen nur sehr wenige Hersteller auf dem Markt!

Die Kondensatabführung im Katherm HK kann auf zwei unterschiedliche Arten erfolgen:

• Kondensatabführung mit natürlichem Gefälle
• Kondensatabführung mit Kondensatpumpen-Anbauset (als Zubehör erhältlich)

Periodisch alle 3 Monate sollte die Kondensatwanne auf Verschmutzung, Kondensatablagerungen, Beschädigung und Dichtheit überprüft und sofern notwendig gereinigt werden.

Das Katherm HK-Angebot umfasst zahlreiche Breiten-, Höhen- und Längenabstufungen, so kann das System an unterschiedlichste Gebäudeanforderungen angepasst werden.

Behaglichkeit dank kurzschlussoptimierter Luftströmung

Für die Planung und Auslegung eines Katherm HK sind verschiedene Parameter zu berücksichtigen, die Anordnung des Luftaustritts, die akustischen Bedingungen für die zu planenden Räume, sowie die Behaglichkeitsrichtlinien der DIN EN ISO 7730. Entsprechend dieser Norm erfolgt eine detaillierte Optimierung des Luftaustritts und der Raumströmungen.

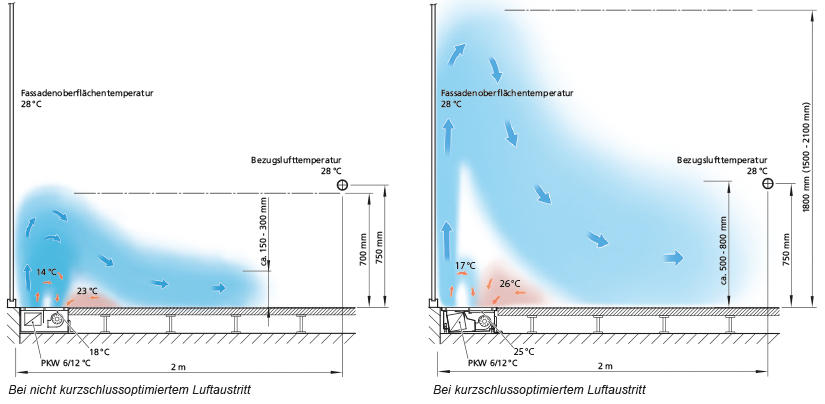

Die Kampmann Unterflurkonvektoren sind kurzschlussoptimiert entwickelt und konstruiert. Warum dies so wichtig ist, zeigt die Grafik.

Bei einem kurzschlussoptimierten Luftaustritt steigt die Luft deutlich höher an der Fassade auf, vermischt sich und dringt mit höherer Temperatur tiefer in den Raum ein.

Ergebnis:

• Gleichmäßige Temperaturverteilung
• Behaglichkeit in der Aufenthaltszone

Eine nicht kurzschlussoptimierte Variante stellt dem Raum nur einen geringen Teil der Leistung zur Verfügung.

Mit unseren Angaben kann man rechnen: unsere Leistungsangaben beziehen sich auf die Bezugslufttemperatur, gemessen in 2 m Abstand von der Fassade.

Sie möchten nun selbst starten und einen Unterflurkonvektor Katherm HK für Ihr Projekt auslegen? Konfigurieren Sie hier Ihren Katherm HK und lesen Sie ihn auf Ihre Merkliste. Sie benötigen noch Hilfe im Umgang mit dem Berechnungsprogramm. Hier erklärt unser Mitarbeiter, welche Schritte in unserem Berechnungsprogramm erforderlich sind.

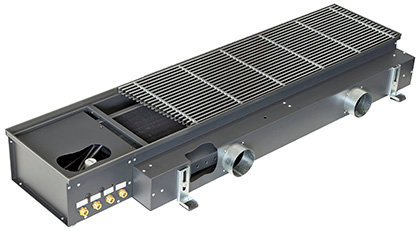

Katherm ID – Induktions-Unterflurkonvektor für effektives Lüften, Heizen und Kühlen

Beim Katherm ID wird Primärluft dem Konvektor durch strömungsoptimierte Düsen zugeführt. Er hat keine Kondensatwanne und wird in seinen Haupteinsatzbereichen Büro- und Konferenzräume zur trockenen Kühlung eingesetzt. Dort werden die Kanäle in den vorhandenen Doppel- oder Hohlraumboden eingebaut.

Auch hier zunächst in 60 Sekunden die wichtigsten Infos zum Katherm ID:

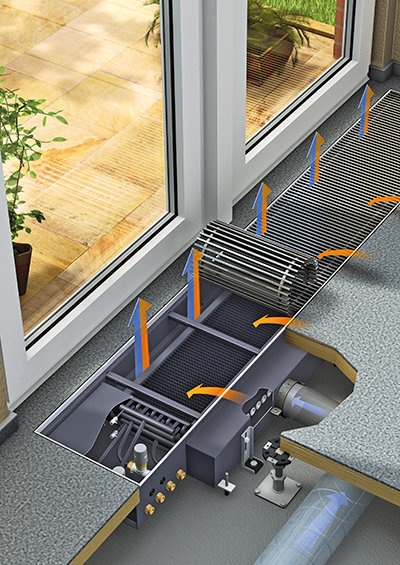

Funktionsweise Katherm ID

Die aufbereitete Zuluft (auch Primärluft genannt) wird von einem zentralen Lüftungsgerät eingeleitet und strömt über ein bauseitiges Luftkanalsystem zum Unterflurkonvektor. Im Katherm ID ist ein Zuluftkasten installiert, in den die zugeführte Luft über Zuluftstutzen hineinströmt. Er ist so konstruiert, dass sich die Primärluft gleichmäßig verteilen kann. Durch speziell entwickelte Düsen strömt die Luft anschließend in den Innenraum des Kanals. Je nach Anforderung im Raum lassen sich die Düsen im eingebauten Zustand austauschen. So kann die Leistung individuell angepasst werden.

Nun entsteht der Effekt, der diesem Unterflurkonvektor seinen Namen gibt, denn ID steht für „Induktion“. Die Primärluft strömt unterhalb des Konvektors quer durch das Gerät. Allein dadurch entsteht ein Sog, der Sekundärluft aus dem Raum durch den Konvektor befördert. Die so induzierte Luft strömt an den Konvektorlamellen vorbei, wodurch sie je nach Bedarf geheizt oder gekühlt wird. Strömt die induzierte Luft aus dem Konvektor aus, vermischt sich diese mit der Primärluft. Diese Mischluft wird über ein Rost in den Raum ausgelassen.

Vorteile im Überblick

• Geräuscharm
  • Schalloptimierte Düsen gewährleisten geräuscharmen Betrieb
  • Geräuscharme Zuluft mit Nachheizen, -kühlen
• Geringe Kosten
  • Bei der Investition durch Einsparung sich drehender Teile und Motoren
  • Niedrige Wartungskosten
• Für jede Jahreszeit
  • Aufbereitete Außenluftzufuhr sorgt jahreszeitenunabhängig für frisches Raumklima
• Beschlagene Fenster adé
  • Wirkungsvolle Abschirmwirkung von Kaltluft vor großen Fensterflächen
• Flexibilität durch 4-Leitersystem
  • Möglichkeit in verschiedenen Gebäudebereichen gleichzeitig zu Kühlen oder zu Heizen, je nach Bedarf (2-Leiter-System auf Anfrage)
• Vorteile bei der Installation
  • Platzeinsparung durch Einbau der Kanäle in Zwischenböden, dadurch bessere Raumnutzungsfläche
  • Versorgungsleitungen können im Doppelboden untergebracht werden
• Andere Nutzung geplant? Kein Problem!
  • Austauschbare Düsenbleche für anpassbare Luftvolumenströme bei Nutzungsänderung
• Gut Kombinierbar
  • Ideal in Kombination mit trägen Systemen wie der Kühldecke

Jeder Katherm ID wird individuell für Sie geplant, auf Ihre Anforderungen ausgelegt und betriebsfertig konstruiert.

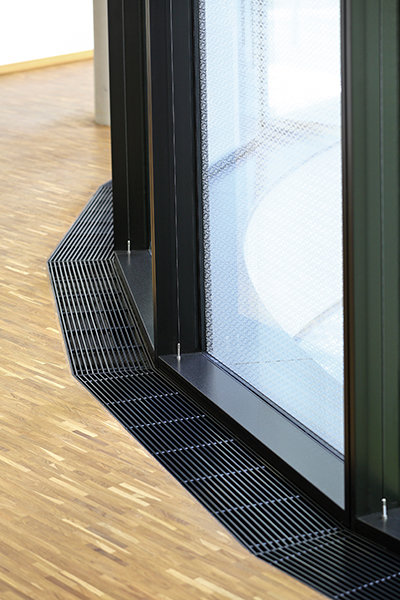

Projektbeispiel UN-Campus in Bonn

Der UN-Campus (United Nations Campus) ist das Zentrum der Organisationen der Vereinten Nationen in Bonn. Zunächst umfasste die Nutzung nur das ehemalige Abgeordnetenhochhaus der Bundesregierung (auch Langer Eugen genannt). In 2013 kam der südliche Teil des Bundeshauses am Platz der Vereinten Nationen hinzu, in 2021 die letzte Erweiterung.

Kampmann stattete die Gebäude mit Unterflurkonvektoren aus und begleitete die Partner von der Planung und dem Aufmaß über die Auslieferung bis zur Montage der gelieferten Unterflurkonvektoren.

Das besondere bei diesem Projekt: Katherm HK und ID ergänzen sich hier perfekt. Beide Systeme spielen ihre Vorteile voll aus. In 16 Stockwerken wurden sie im Wechsel installiert.

Der Katherm ID sorgt dafür, dass aufbereitete Zuluft den Räumen zugeführt wird und der Katherm HK führt mit seinem EC-Querstromventilator Spitzenlasten ab.

Beide Systeme arbeiten über die gleichen Vor- und Rücklauftemperaturen. Und während der Katherm ID kontinuierlich Primärluft zuführt, stellt der Katherm HK dank seiner EC-Querstromventilatoren sehr flexibel größere Wärme- bzw. Kälteleistung bereit.

Übrigens ist das Projekt fast abgeschlossen. Bis Mitte des Jahres legen wir die Rollroste in allen 16 Etagen ein. Bleiben Sie neugierig, wenn wir Ihnen zu einem späteren Zeitpunkt zeigen, wie alles geworden ist.

Stimmen auch Sie ihr geplanten Projekt mit uns ab. Sprechen Sie uns an.
