PLANUNGSSICHERHEIT und KLIMAFREUNDLICHKEIT groß geschrieben
Als Akteure in der TGA-Branche stellen wir alle fest, wie sehr sich der Klimatisierungsmarkt in den letzten Jahren gewandelt hat. Die Nachfrage hat enorm zu genommen. Gleichzeitig liegt der Fokus, auch EU weit, immer mehr auf Klimafreundlichkeit und umweltschonenden Kühlsystemen. Daraus resultieren technische Veränderungen, die bei der Planung zukunftsorientiert berücksichtigt werden müssen.
Bieten Sie daher Ihrem Kunden die bestmögliche Planungssicherheit und planen ab sofort mit KaClima Kaltwassererzeugern statt mit Direktverdampfungssystemen wie VRF-Anlagen (Variable Refrigerant Flow). Unsere KaClima Modelle, bestehend aus Kaltwassererzeuger und Wärmepumpe, sorgen für beides: Heiz- und Kühlwasser.
Kurz zur Erinnerung: Die F-Gase-Verordnung (Verordnung (EU) Nr. 517/2014 über fluorierte Treibhausgase) aus dem Jahr 2015 verbietet oder reduziert F-Gase oder den neuen Einsatz von Erzeugnissen, die F-Gase enthalten. Ziel ist die Senkung der Emissionen fluorierter Treibhausgase bis zum Jahr 2030 auf etwa 35 Millionen Tonnen CO2-Äquivalent. Für die TGA Branche, gerade im Bereich der Klimatisierung, ist besonders das sogenannte Phase-Down von Bedeutung. Dies verteuert übliche Kältemittel durch eine begrenzte Verfügbarkeit. Um den Treibhauseffekt zu reduzieren, darf stufenweise bis zum Jahr 2032 nur noch 14 Prozent der 2015 verfügbaren Menge in den Verkehr gebracht werden.
Kampmann hat auf diese Vorgaben längst reagiert und in der Kaltwassererzeuger/Wärmepumpen‑Serie KaClima viele Modellvarianten auf das Low-GWP Kältemittel R32 (GWP = Global Warming Potential) umgestellt. Diese Reaktion bietet eine zukunftssichere Lösung und ermöglicht eine langfristige Planung. TGA-Handwerker und -Planer machen sich damit unabhängig von den Konsequenzen des Phase-Down-Szenarios.
Bevor wir in den Vergleich zweier grundlegender Systeme einsteigen, hier noch kurzes Grundlagenwissen zum Kaltwassererzeuger.
Was ist ein Kaltwassererzeuger?
Ganz einfach gesagt, ist der KaClima Kaltwassererzeuger, auch Kaltwassersatz oder Chiller genannt, eine Maschine, die kaltes Wasser als Kühlmedium bereit stellt. Ganz wichtig dabei: Das Kältemittel kommt nur im Kaltwassererzeueger außerhalb des Gebäudes zum Einsatz. Damit spielen Kaltwassersysteme ihren Vorteil in Sachen Sicherheit und Wartungsfreundlichkeit aus. Außerdem ist nur wenig Kältemittel notwendig, was natürlich klimafreundlich ist.
Vorteile von Kaltwassersystemen
Warum die verwendete Kältemittelmenge jedoch möglichst gering gehalten werden sollte, erfahren Sie in den folgenden Punkten:
1. Minimal mögliche Kältemittelmenge
Kältemittel sind in allen Kälteanlagen notwendig. Jedoch sollten sie aus verschiedenen Gründen in möglichst geringen Mengen vorhanden sein. In Klimaanlagen ist das Kältemittel R410A gängig. Wird hiervon 1 kg freigesetzt, ist der dadurch verursachte Treibhauseffekt etwa mit dem Beheizen eines Wohnhauses für die Dauer von 8 -10 Monaten oder die Fahrleistung mit einem Mittelklassewagen von etwa 16.500 km vergleichbar. Dies hat auch der Gesetzgeber erkannt und sorgt mit der F-Gase Verordnung für einen Verbot bzw. Limitierung von Kältemitteln. Eine Wartung oder Reparatur wird deutlich teurer werden.
2. Reduzierung möglicher Undichtigkeiten
Wird ein Direktverdampfungssystem verwendet, befindet sich innerhalb des Gebäudes im gesamten Rohrnetz Kältemittel. Bei der Erstellung des Rohrnetzes muss größte Sorgfalt auf Dichtigkeit gelegt werden. Der Gesetzgeber hat daher die Anlagenbetreiber (meistens die Nutzer) dazu verpflichtet, eine jährliche Dichtigkeitsprüfung durch einen zertifizierten Fachmann durchführen zu lassen. Je nach Füllmenge (ab ca. 25 kg) wird diese Pflicht auf zweimal jährlich erhöht. Bei der Kontrolle muss jede Verbindung des Rohrnetzes auf Dichtigkeit geprüft werden. Dies betrifft bei Kaltwassererzeugern lediglich den Kreislauf im Inneren des Außengerätes, bei der Direktverdampfung zusätzlich alle Innengeräte und das gesamte Rohrnetz. Bei Missachten dieses Gesetzes drohen Strafen bis zu 50.000 € für den Betreiber. Zudem ist die Wahrscheinlichkeit einer Undichtigkeit in einem kleinen Kältekreis von wenigen Metern (Kaltwassererzeuger) gegenüber weit verzweigten Rohrleitungen, von teilweise mehreren hundert Metern (bei Direktverdampfern) wesentlich kleiner.
3. Wasser ist gesundheitlich unbedenklich
Das Medium Wasser eignet sich ideal zur Energieübertragung. Das hat viele Gründe: Es ist günstig, einfach verfügbar, ungiftig, nicht brennbar oder explosiv, umwelttechnisch nicht relevant und verursacht keinen Treibhauseffekt. Diese Eigenschaften kann man in dieser Form keinem Kältemitteln nachsagen. Neben dem beschriebenen Verursachen vom Treibhauseffekt, sind z. B. aktuell neu eingeführte Kältemittel (z. B. R32) brennbar oder explosiv. Die EN 378-1 regelt die Vorkehrungen die in solchen Räumen gegen z. B. eine Erstickungsgefahr getroffen werden müssen. In Räumen der Klasse A (z. B. Hotels, Supermärkte, Gaststätten, Wohnungen etc.) darf ein bestimmter Grenzwert max. Kältemittelmenge je nach Raumvolumen nicht überschritten werden. Ggf. sind Gaswarngeräte zu installieren.
4. Wasser ist flexibel
Beim nachträglichen Einbau einer Klimaanlage, aber auch im Neubau bietet das Wassernetz eine fast unbegrenzte Vielfalt an Möglichkeiten. Während für ein Kältemittelnetz nur Geräte eines Herstellers und eine Typen- bzw. Baureihe verwendet werden können, können mit Wassersystemen Solaranlagen, Gasheizungen und andere regenerative Heizsysteme aber auch verschiedene Kühlsysteme kombiniert werden. Diese können auch in Zukunft flexibel getauscht und erweitert werden. In Direktverdampfungsanlagen ist es bereits in der Vergangenheit mehrmals vorgekommen, dass nach Ablauf einer Geräteserie oder gesetzlich verpflichteter Umstellung eines Kältemittels nur der gesamte Austausch der Anlage (ggf. sogar inkl. Rohrleistungssystem) blieb.
5. Effizienz nach belieben
Wie in Punkt 4 ersichtlich, können mittels Ergänzung vieler Systeme (z. B. freier Kühlung) die Effizienz und somit die Energiekosten einer Klimatisierung bei wasserbasierten Systemen praktisch frei gewählt und sogar in Zukunft fast beliebig verändert werden. Untersuchungen von bestehenden Anlagen, z. B. durch den unabhängigen Verband Ashrae, haben zudem gezeigt, dass auch einfache Kaltwassersysteme gegenüber Direktverdampfungssystemen beim Thema Effizienz mindestens gleichwertig zu betrachten sind.
Vergleich Kaltwasser- vs. Direktverdampfungssystem
Anhand zweier unterschiedlicher Anlagengrößen in Bürogebäuden werden die Systeme miteinander verglichen. Besonders bei der Gegenüberstellung der Kältemittelfüllmengen werden die Unterschiede in der Klimafreundlichkeit deutlich. Auch die baulichen Konsequenzen zum Beispiel bei einer Ersatzbeschaffung* oder einer Erweiterung unterscheiden sich erheblich.
1. Projektbeispiel für eine kleine Anlage in einem Bürogebäude
- vier Büroräume
- 8 kW benötigte Kühlleistung
- ca. 40 m Rohrleitungslänge
Kaltwassersystem |
Direktverdampfungsanlage |
|
|
2. Projektbeispiel für eine mittelgroße Anlage in einem Bürogebäude
- drei Besprechungsräume
- ein Schulungsraum für max. 30 Personen
- Büros für insgesamt 50 - 60 Personen
- 40 kW benötigte Kühlleistung
- ca. 120 m Rohrleitungslänge
Kaltwassersystem |
Direktverdampfungsanlage |
|
|
Unschlagbar im System

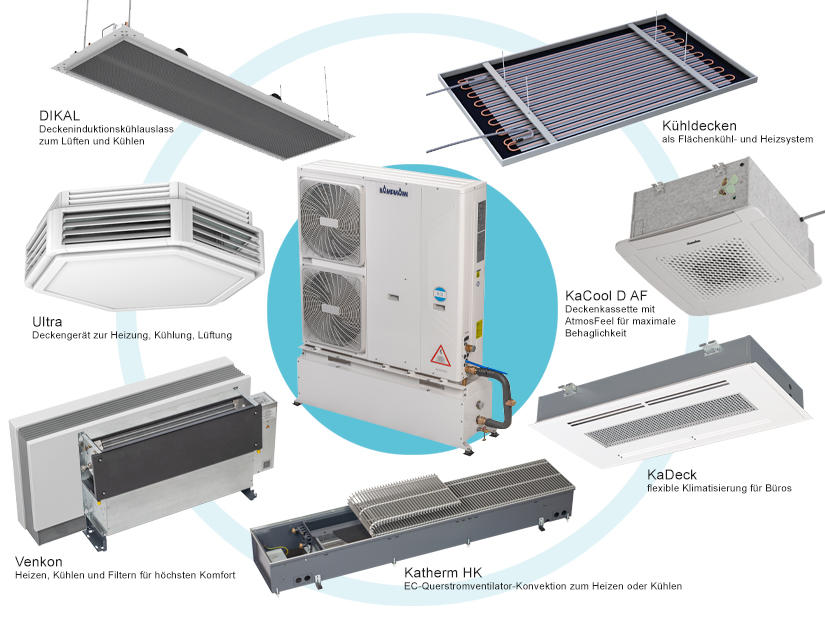

Der KaClima Kaltwassererzeuger versorgt die Inneneinheiten über das Rohrnetz mit gekühltem Wasser. Hier eine Übersicht von Kampmann-Inneneinheiten, die vom außenstehenden Gerät versorgt werden können.
KaClima R32 AO 4-30 kW mit Kühlpropdukten für die Installation im Innenbereich (weitere KaClima Baugrößen bis 124 kW oder mehr als freigeplante Geräte)
Fazit
Neben den erheblich geringeren Kältemittelmengen beim Kaltwassersystem und dem rundum geringeren Anforderungen fällt besonders auf, dass diese Systeme deutlich flexibler sind.
Vor dem Hintergrund der F-Gase-Verordnung ist nicht auszuschließen, dass bei einer Anlage einmal der Umstieg auf ein anderes Kältemittel erforderlich ist. Wer sich nun für ein Direktverdampfungssystem entschieden hat, steht dann vor einem Rückbau, der Neuplanung und Neuinstallation des kompletten Systems. Hingegen wäre beim Kaltwassersystem lediglich der Kaltwassererzeuger auszutauschen.
Beim Thema Sicherheit kommt auch die Norm DIN EN 378 mit ins Spiel. Sie regelt, wie eine Kälteanlage aufzubauen ist und setzt klare Füllmengengrenzen fest. VRF-Systeme kommen da schnell an ihre Grenzen. Während für ein Kaltwassersystem diese Füllmengengrenze nahezu unerheblich ist, da sich die kältemittelführenden Teile außerhalb des Gebäudes befinden.
Jetzt fördern lassen: Kühlen und Heizen mit Wärmepumpen
Die Bundesförderung für effiziente Gebäude (BEG) übernimmt bis zu 50 % der Kosten beim Einbau einer Wärmepumpe. Damit wird der Umstieg auf diese nachhaltige Technologie noch interessanter. Unsere KaClima Wärmepumpen / Kaltwassererzeuger sind mit Prüf- und Effizienznachweis in der Förderliste des BAFA enthalten. So wählen Sie schon bei dem vereinfachten Förderantrag das passende Gerät aus. Mit der Genehmigung klappt es dann ganz schnell. Und nicht vergessen! Unsere KaClima Geräte ermöglicht neben dem Heizbetrieb im Winter auch den Kühlbetrieb im Sommer.
