Büroklimatisierung mit Fan Coil Venkon XL und Luftdurchlässen
Perfektes Duo für höchste Leistung, Effizienz und Ruhe
In Büroprojekten, in denen ein hoher Heiz- und Kühlbedarf gefragt ist, also ein hoher Leistungsbedarf bei erhöhter externer Pressung, treten unsere Fan Coils Venkon XL in Aktion. Sie bilden zusammen mit unseren fortschrittlichen Drallluftdurchlässen DAL358 das perfekte Team, das für eine behagliche Raumklimatisierung sorgt, reaktionsschnell und leise. Diese Kombination ist nicht nur ideal für Bürogebäude, sondern auch für jede Umgebung, in der eine optimale Luftqualität unverzichtbar ist. Bei dieser Lösung wird das Sekundärluftgerät Venkon XL im Büroflur eingebaut und nicht im Büroraum.
Warum passen Venkon XL und DAL358 perfekt zusammen?
Leistungsstark und Effizient: Der Venkon XL überzeugt durch seinen großdimensionierten Wärmetauscher. Dieser garantiert eine hohe Leistungsabgabe der temperierten Luft an die angeschlossenen Drallluftdurchlässe in den Büroräumen und sorgt so für ein angenehmes Raumklima.
Geringe Schallemissionen: Wir verstehen, wie wichtig es ist, eine ruhige Arbeitsumgebung zu schaffen. Daher bieten wir optionale Schalldämpfer für den Venkon XL an, um den Schalldruckpegel weiter zu reduzieren und so für eine entspannte Atmosphäre zu sorgen.

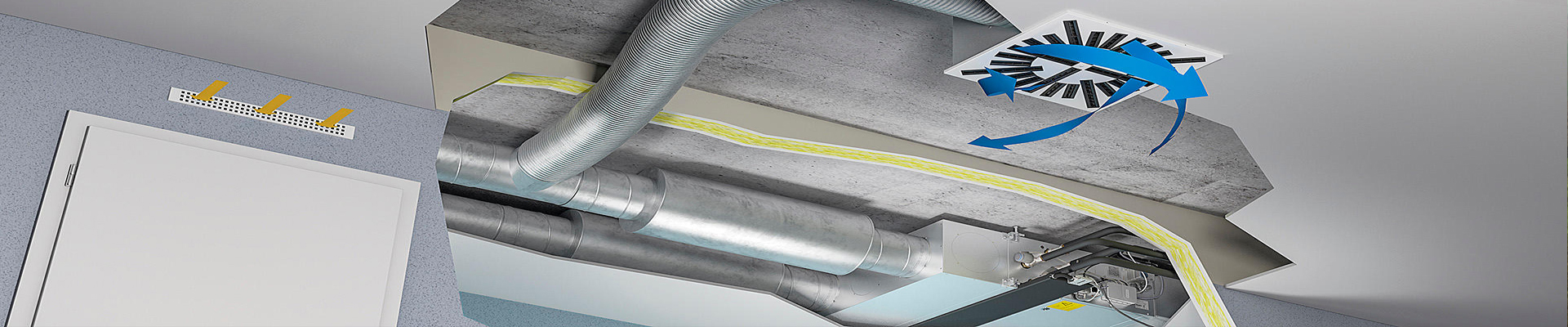

Einsatzort Büroflur: Der Venkon XL zeichnet sich durch seine flache Bauweise aus, die eine problemlose Installation in der Zwischendecke des Büroflurs ermöglicht. So arbeitet das Sekundärluftgerät „unsichtbar“ im Büroflur. In den Büros sind nur die Luftdurchlässe zu sehen. Die Wartung des Venkon XL ist einfach, da dieser über die Revisionsklappe im Flur gut erreichbar ist. Platzsparender und unauffälliger geht es nicht.
Da ein Venkon XL mehrere Luftdurchlässe versorgen kann, je nach Bürogröße, sind insgesamt auch weniger Rohrleitungen notwendig.

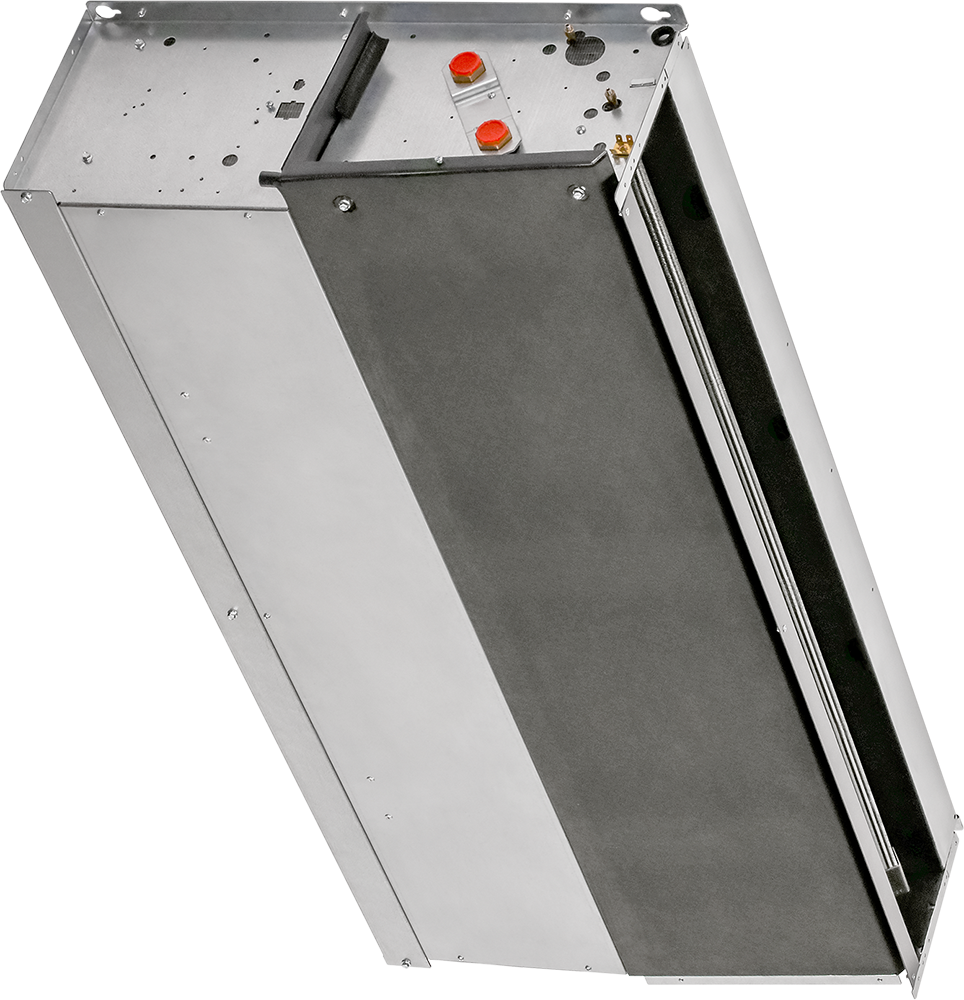

Fan Coil Venkon XL
> XL Leistungen garantiert
> für besonders hohe Anforderungen an externe Pressung
> hochoptimierter, großflächiger Wärmetauscher
> umfangreiches Zubehör
→ Zum Produkt
Optimale Anpassung an Raumbedingungen: Unsere Drallluftdurchlässe DAL358 sind mit einer patentierten Exzenterwalze ausgestattet, die eine maßgeschneiderte Anpassung der Luftströmung ermöglicht. Dank sternförmig angeordneter Austrittsöffnungen wird eine behagliche Luftverteilung gewährleistet, die in großen Büros unabdingbar ist.
In der Standardeinstellung erzeugen die Exzenterwalzen des DAL358 einen rotierenden Deckenstrahl mit Drallkomponente und damit verbunden eine starke Induktion. Aufgrund der strömungstechnisch günstigen Luftführung an den Walzenelementen, wird eine schnelle Durchströmung der Raumluft sichergestellt, was zu einer homogenen Luftqualität im Raum beiträgt.

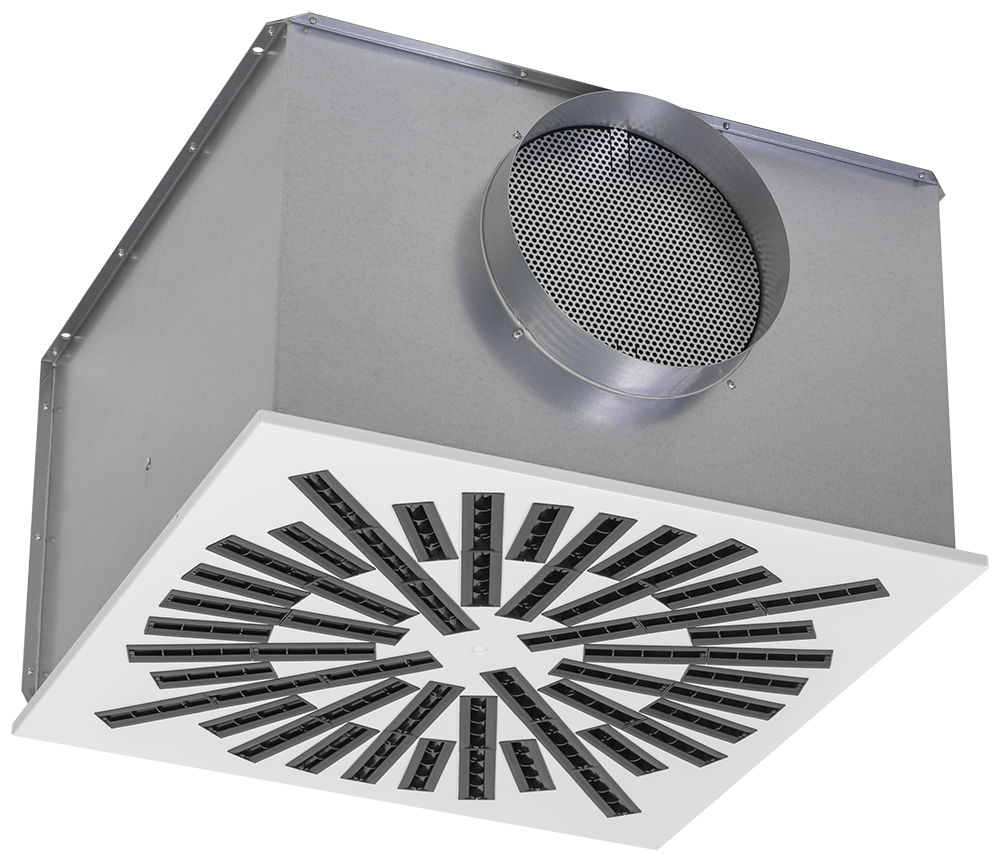

Luftdurchlass DAL358
> Exzenterwalze für optimale werkseitige Strahleinstellung, bauseits anpassbar
> einseitiger, zweiseitiger oder rotierender Deckenstrahl
> quadratisches Deckenrastermaß oder runde Frontplatte
→ Zum Produkt
Planungsbeispiel: Die richtige Lösung für große Büros
Um ein Bürogebäude richtig auslegen zu können, sind viele Parameter zu berücksichtigen. Dabei seien mit der Bürogröße, der gewünschten Luftführung und der Architektur vor Ort nur Einige genannt. Mit dem nachfolgenden Beispiel zeigt sich, wie das Duo aus Venkon XL und Drallluftdurchlass DAL358 optimal eingesetzt werden kann.
Anforderung |
Lösung |
|---|---|
Versorgung eines Büros mit angeschlossenem Büroflur mit Zwischendecke |
Systemkombination aus Drallluftdurchlass im Büro mit angeschlossenem Venkon XL in der Büroflur-Zwischendecke |
Überdurchschnittliche Bürogröße von 80 m2 |
Realisierung durch zwei Einheiten DAL358 zur gleichmäßigen Beaufschlagung des Büros (Luftvolumenstrom ca. 380 m3/h je Einheit) |
Kühlleistung ca. 4,0 kW |
> Venkon XL, Baugröße 2 (4,7 kW Kühlleistung bei mittlerer Ansteuerung) |
In einem Büro sollen Wärmelasten mit einer Kühlleistung von 4,0 kW abgeführt werden. Die Umsetzung erfolgt mit einem System aus Venkon XL und zwei angeschlossenen Drallluftdurchlässen DAL358. Die notwendige Kühlleistung erbringt der Venkon XL in der Baugröße 2 in mittlerer Betriebsstufe. Damit wird ein Luftvolumenstrom von bis zu 765 m³/h realisiert. Das Gerät wird im Büroflur in der Zwischendecke montiert. Zwei Schalldämpfer sorgen für die Einhaltung von 42 dB(A) Schalleistung im Flur. Das angeschlossene Kanalsystem bringt einen Druckverlust von ca. 10 Pa mit sich.

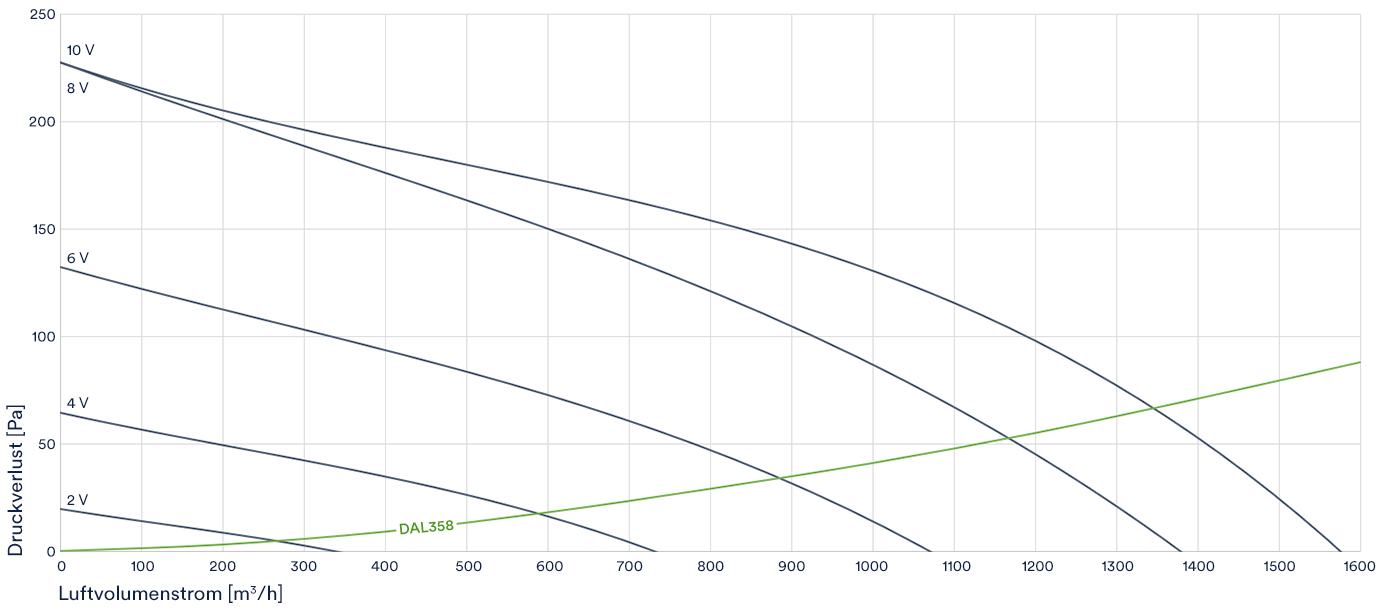

Aufgrund der erheblichen Größe des Büros, entscheidet sich der Planer für zwei Dralluftdruchlässe DAL358. Denn somit wird die volle Fläche des Raumes gleichmäßig mit Luft beaufschlagt. Die beiden Einheiten werden parallelgeschaltet. Der Venkon XL muss dabei ca. 36 Pa an externer Pressung überwinden, resultierend aus 10 Pa Druckverlust im Kanalsystem und 26 Pa Druckverlust bei 380 m³/h je DAL358.
Den Anforderungen des Projektes wird das beschriebene System bereits bei einer Ansteuerung des Venkon XL mit 6 V gerecht. Im Büro herrscht ein sehr geringer Schallleistungspegel von 35 dB(A).
Gut zu wissen
Sowohl der Venkon als auch Venkon XL sind hygienekonform nach VDI 6022 in Verbindung mit einem optionalem epM10>50% Filter.
Fazit: Ihre perfekte Raumklimatisierung
Wenn Sie nach einer Lösung suchen, die nicht nur höchste Leistung, sondern auch Effizienz und Ruhe in Ihr Büro bringt, dann ist unser Fan Coil Venkon XL in Kombination mit den Drallluftdurchlässen DAL358 die Antwort. Vertrauen Sie auf Qualität, fortschrittliche Technologie und eine maßgeschneiderte Lösung für Ihre Arbeitsumgebung.
Erfahren Sie mehr über unsere Produkte und lassen Sie sich von uns zu Ihrer optimalen Raumklimatisierungslösung beraten. Kontaktieren Sie noch heute unseren Experten!
