Kampmanns Ka2O-Technologie reizt das Potenzial der indirekten Verdunstungskühlung aus
Die indirekte Verdunstungskühlung wird verstärkt in Raumlufttechnischen Anlagen (RLT-Anlagen) eingesetzt und bietet eine Möglichkeit, die zu konditionierende Luft durch Zugabe von Wasser natürlich zu kühlen und dabei gleichzeitig den Stromverbrauch deutlich zu senken (im Vergleich zum Betrieb einer Kältemaschine). Zudem wird im Erneuerbare-Energien-Wärmegesetz (EEWärmeG) die von einer indirekten Verdunstungskühlung erzeugte Kälteleistung als regenerative Energie anerkannt. Somit stellt die indirekte Verdunstungskühlung eine kostengünstige und umweltfreundliche Technik zur Kühlung von Gebäuden dar.

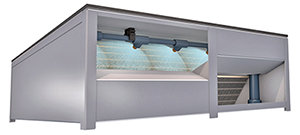

Ein Ka2O-Basismodul mit Gegenstromwärmeüberträger und Befeuchtungssystem
Die indirekte Verdunstungskühlung hat die Natur zum Vorbild. Wir Menschen schwitzen, wenn die Körpertemperatur steigt, sei es beim Sport oder an einem warmen Sommertag. Der Vorgang der Verdunstung der Feuchtigkeit auf der Haut entzieht dem Körper Wärme. Dabei kommt das „Kältemittel“ – also der Schweiß – nicht mit dem zu kühlenden Medium, nämlich dem unter der Hautoberfläche zirkulierenden Blut, in Berührung. Die Kühlung ist indirekt.
Bei herkömmlichen Systemen ist der Kontakt- oder Wabenbefeuchter im Abluftstrang installiert. Dies erfordert zusätzlichen Platz und bringt Druckverluste mit sich. Beides umgeht Kampmann beim Ka2O, indem die Befeuchtung direkt im Wärmetauscher stattfindet. Auf der Abluftseite sind Düsen angeordnet, die das Wasser auf die Lamellen sprühen.
Erst wenn gekühlt werden muss, wird die Ka2O-Technologie aktiv: Die Feuchtigkeit verteilt sich durch den Luftstrom ganzflächig im Tauscher, und die Feuchtkugeltemperatur der Abluft wird zu nahezu 100 % auf die Außenluft übertragen – wohlgemerkt: unabhängig von der Außentemperatur!
Gemäß VDI 6022 ist eine Revisionsöffnung von 500 mm Breite gegeben, sodass alle Module im Wartungsfall frei zugänglich sind.

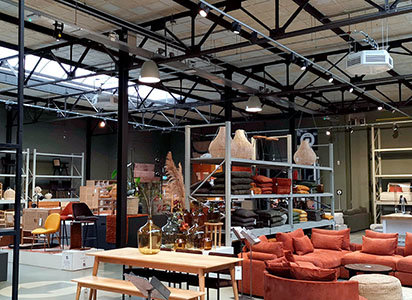

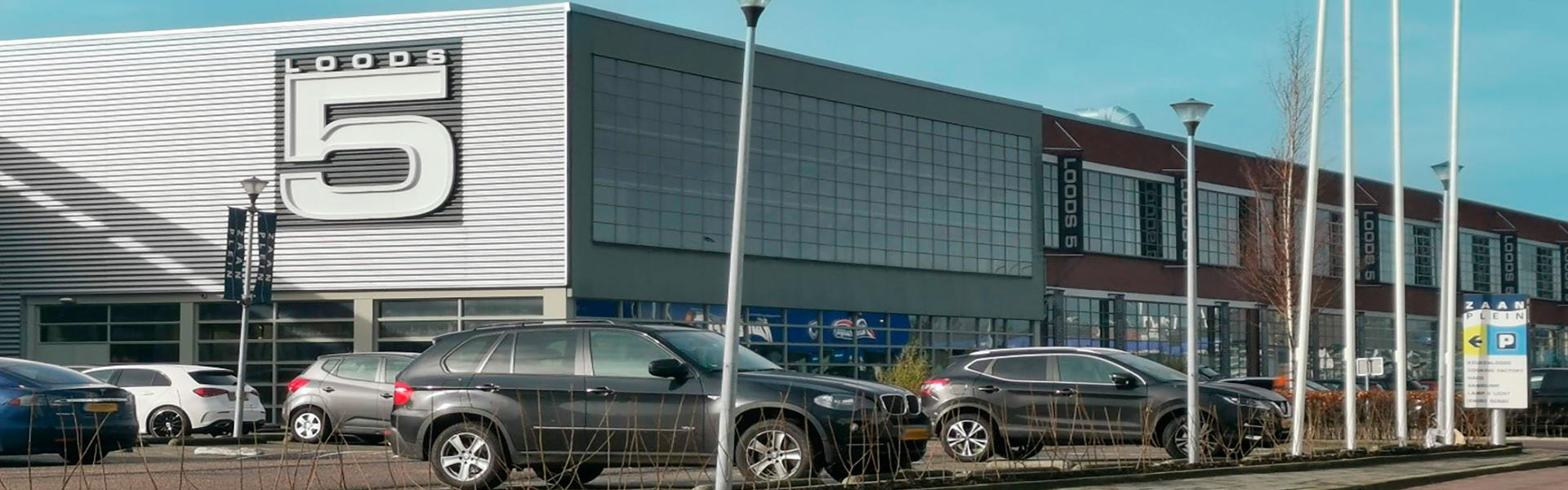

Loods 5 in Zaandam, NL – Zukunftsorientiertes Klimatisieren mit der Ka2O-Technologie
Für das Gebäude des Einrichtungsfachgeschäfts lieferte Kampmann zwei Klimageräte, ausgestattet mit dem Ka2O-System, an Loods 5 in Zaandam, NL. Das Gebäude von Loods 5 besteht aus mehreren Hallen, welche in der Vergangenheit von verschiedenen Parteien genutzt wurden. Jede Halle hatte ihr eigenes Heizsystem.
Nachdem in der ersten Halle der alten Bruynzeel-Fabrik von Loods 5 ein Innenausstattungsgeschäft entstand, zeigte sich bald, dass mehr Platz benötigt wurde. Die Wände zwischen den Hallen wurden entfernt. Dadurch entstand ein großer Raum in dem die verschiedenen Heizungsanlagen überarbeitet werden mussten.

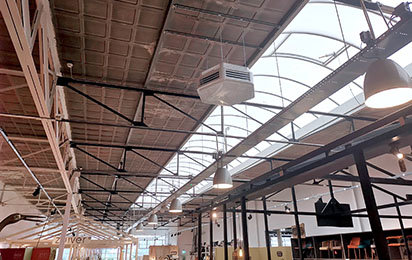

Die veralteten Installationen wurden nun durch ein modernes, energieeffizientes Klimasystem mit neuen Kesseln ersetzt und versorgt nun die 50 im Gebäude montierten Kampmann-Lufterhitzer vom Typ Ultra.
Die im Ultra verbauten EC-Motoren arbeiten besonders energieeffizient und mit Sichel-Leiseläufer-Ventilatoren auch extrem ruhig.

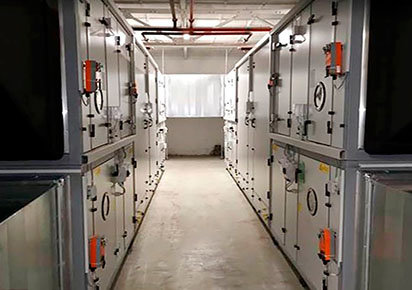

Die beiden installierten RLT Geräte von NOVA sind mit dem Ka2O-System ausgestattet. Dieses System verwendet indirekte adiabatische Kühlung mit enthärtetem Leitungswasser zur Kühlung der Zuluft. Es wird keine mechanische Kühlung verwendet und somit keine F-Gase benötigt. Natürlich wird auch bei diesem System Energie zurückgewonnen und die ErP-Richtlinien bei den Lüftungsgeräte eingehalten.
