Rideau d’air :
des économies à court terme et un climat agréable dans le bâtiment
Une simulation et des calculs montrent comment le bâtiment est efficacement protégé contre les entrées d’air froid
Qui ne connaît pas ce flux d’air chaud généré de haut en bas lorsque des portes sont ouvertes ? C’est l’œuvre de rideaux d’air. Dans le secteur industriel justement, des portes s’ouvrent et se ferment fréquemment, et restent même longtemps ouvertes, cela est inévitable. Un rideau d’air est dans ce cas le moyen efficace, pendant l’hiver, pour protéger les portes des entrées d’air froid et pour retenir la précieuse chaleur à l’intérieur du bâtiment.
Comment les rideaux d’air fonctionnent-ils et comment empêchent-ils le renouvellement d’air incontrôlé ?
Une porte industrielle ouverte sans rideau d’air se divise en trois parties :
> Tiers supérieur : de l’air chaud sort. Dès que la porte du bâtiment est ouverte, l’air chaud dans le bâtiment s’échappe vers l’extérieur en raison de la flottabilité thermique et de la faible densité.
> Tiers inférieur : de l’air froid entre. L’air froid a une plus grande densité, il est donc plus lourd que l’air chaud. C’est la raison pour laquelle il circule jusqu’à l’intérieur du bâtiment au niveau du sol.
> Tiers central : les flux d’air se neutralisent. Cette zone est neutre.
Le rideau d’air ProtecTor EC fonctionne avec deux rideaux d’air à la fois pour faire écran efficacement à l’air froid. Cet effet breveté résultant d’un jet primaire et d’un rideau d’air chaud génère une barrière protégeant parfaitement les bâtiments climatisés.
Le premier jet non chauffé côté porte se joint à l’air extérieur et empêche d’importants tourbillonnements d’air avec le flux du rideau d’air chaud.
Le premier jet descend très bas et entraîne avec lui le rideau d’air chaud, en raison de la faible flottabilité thermique.
La buse de soufflage du ProtecTor comprime et accélère le débit de soufflage.
Cela entraîne cette vitesse de sortie d’air élevée et, avec elle, une forte pulsion de l’air qui parvient ainsi jusqu’au sol. Avec le rideau d’air ProtecTor, la hauteur de soufflage est comprise entre 3,5 et 4,5 m. L’appareil intègre des ventilateurs EC économes en énergie qui assurent la circulation d’air.
Pour économiser encore de l’énergie, utilisez le rideau d’air avec une pompe à chaleur et laissez fonctionner l’appareil à basse température. Cela a également un effet positif pour le rideau d’air chaud, car il peut atteindre le sol de manière plus efficiente en raison de faibles écarts de température.
Simulation de flux de l’air froid avec et sans rideau d’air
Dans notre simulation, nous opposons une porte de bâtiment ouverte sans protection à une porte protégée par un rideau d’air. On observe nettement comment l’air froid pénètre sans obstacle dans le bâtiment et s’y répartit. Le rideau d’air fonctionne dans le but inverse. Au ralenti, nous observons comment il fait écran à l’air froid et protège le bâtiment de déperditions d’énergie.
Sans rideau d’air
Accéléré, vue de côté
Vue de dessus
Avec rideau d’air
Ralenti, vue de côté
Calcul avec un outil pour le chauffage de bâtiments

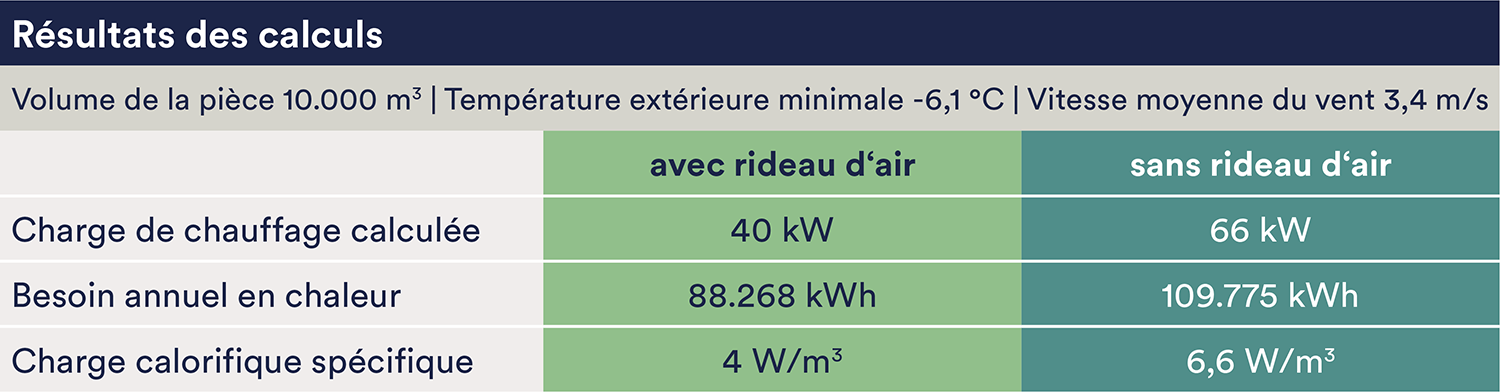

Avec notre outil pour le chauffage de bâtiments, vous calculez en seulement quelques clics la charge de chauffage de votre bâtiment. Dans les résultats du calcul, les chiffres (utilisation avec ou sans rideau d’air) sont comparés. De nettes différences des besoins en chaleur annuels ainsi que dans la charge de chauffage calculée sont constatées, lesquelles entraînent des répercussions financières à la fin de l’année.
Base de calcul
> Dimensions du bâtiment : 50 x 25x 8 m (longueur x largeur x hauteur)
> Dimensions de la porte : 3 portes de chacune 3 x 4 m (largeur x hauteur)
> Durée d’ouverture de la porte : 5 min/h
> Vitesse du vent : 3,4 m/s (vitesse moyenne du vent sur ce site)
> Température extérieure minimale : -6,1 °C
Le total des besoins en chaleur est augmenté de presque 20 % si aucun rideau n’est utilisé. Avec trois rideaux d’air ProtecTor, des frais énergétiques à hauteur de 6 882 € sont économisés sur l’année. L’investissement est ainsi rentabilisé en peu de temps.
21 507 kWh/an * 0,32 €/kWh = 6 882 € économies/an
Calculer simplement la charge de chauffage
Outil pour le chauffage de bâtiments
En quelques clics, l’outil calcule pour vous la charge de chauffage et les besoins en chaleur annuels de bâtiments de toute taille. En option, nous vous envoyons une solution système sur mesure, devis inclus, rapidement et simplement.
Selon l’utilisation et l’aménagement du bâtiment, vous pouvez d’ailleurs opter pour l’installation du ProtecTor avec ou sans échangeur thermique.
Utilisation avec échangeur thermique : un échangeur thermique est nécessaire dans tous les cas pour des raisons de confort. Vous souhaitez planifier des postes de travail plus près de la zone de la porte dans l’aménagement de votre bâtiment ? Cela ne pose aucun problème. Le confort au niveau de la porte ou de la zone de chargement est assuré de toute façon.
Sans échangeur thermique : dans ce cas, vous utilisez le rideau d’air comme un simple appareil de renouvellement d’air qui fonctionne à température constante, c’est-à-dire avec l’air ambiant sans régulation de la température. L’air ambiant est aspiré et évacué par la buse de soufflage. Cela fait infailliblement écran à l’air extérieur froid. Pour la fonction du rideau d’air, la pulsion de l’air expulsé est décisive.
Conclusion : Pas sans rideau d’air !
L’utilisation de rideaux d’air cumule plusieurs avantages, en voici un récapitulatif :
Efficience énergétique
Pas de déperditions de chaleur les mois d’hiver
Empêche, en été, la pénétration d’air extérieur chaud (fonctionnement sans apport de chaleur)
Importantes économies d’énergie
Climat stable à l’intérieur du bâtiment
Pas de variations de température dues à un débit d’air non contrôlé
Un climat constant dans le bâtiment est important pour les processus de production sensibles
La suppression des courants d’air permet un agencement de postes de travail plus près de la zone d’entrée
Meilleure utilisation de la surface du bâtiment
Augmentation de la productivité des employés
Un climat intérieur agréable et stable pour un environnement de travail confortable
Effets positifs sur la productivité et le bien-être des employés (santé)
Demandez-nous conseil. Nous trouverons avec vous la solution optimale !
