Flexibilität für ein individuelles Wohlfühlklima
Das Angebot der Katherm Unterflurkonvektoren ist groß und wurde bereits in unzähligen Projekten eingebaut. Wir sind Markführer in diesem Bereich und haben jahrzehntelange Erfahrung. Heiz-, -kühl und lüftungstechnische Produkte passen wir optimal den architektonischen Gegebenheiten an und sorgen so für ein individuelles Wohlfühlklima.
Bevor wir die zahlreichen Möglichkeiten und Varianten der Unterflurkonvektoren kompakt und mit einigen Beispielen vorstellen, möchten wir noch kurz eine Frage klären:
Wie funktionieren Unterflurkonvektoren?
Ein Unterflurkonvektor wird, wie der Name schon sagt, in den Fußboden oder in den Doppelboden eingelassen. Er erwärmt oder kühlt, je nach Systemvariante, die Luft im Raum. Sie steigt über den Wärmeträger (Konvektor) auf und sorgt so für ein behagliches Raumklima. Neben der Raumbeheizung sorgt der Unterflurkonvektor auch für eine Kaltluftabschirmung vor großen Fensterflächen. Ein Beschlagen großer Fensterfronten wird so verhindert. Unterflurkonvektoren temperieren somit nicht nur effektiv, sie ordnen sich dem Gesamtbild unter. Die Geräte sind in unterschiedlichen Abmessungen und Funktionen verfügbar.
Nach dem Einbau des Unterflurkonvektors in den Fußboden wird der Konvektorschacht mit unseren metallischen Optiline Roll- oder Linear-Rosten aus Aluminium, Messing und Edelstahl abgedeckt. Auf Wunsch auch mit dekorativen Abdeckungen aus Holz.

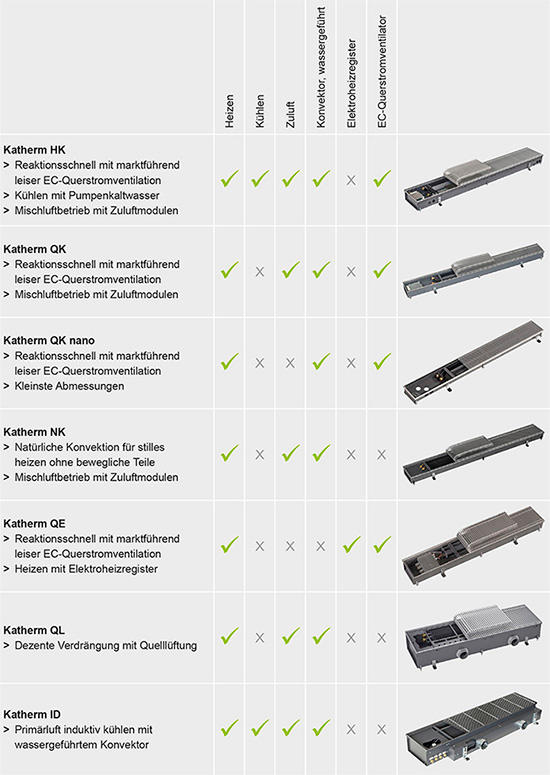

Unterflurkonvektoren in der Übersicht
Vielfalt für eine optimale Anpassung an die Gebäudearchitektur
Wir stellen Ihnen unterschiedliche Varianten der Unterflurkonvektoren-Familie vor. Der Fokus liegt dabei auf der Beantwortung der Fragestellung: Mit welchen Möglichkeiten kann eine optimale Anpassung an die Gebäudearchitektur erreicht werden?
Folgende Varianten werden thematisiert:
- Sonderkonstruktionen wie Gehrungsecken, gebogene Ausführungen oder z. B. Säulenaussparungen
- Verbindungsmodule
- Design Roste und Rostausführung
Variantenvielfalt im Projektgeschäft

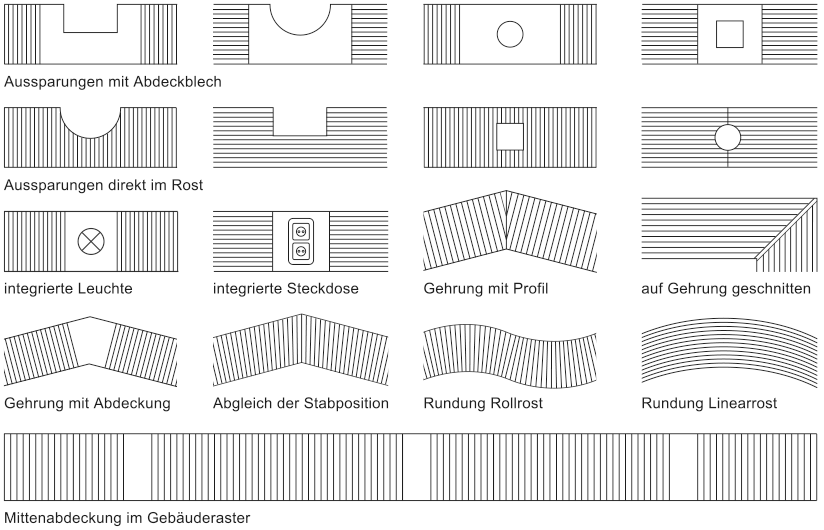

Im Projektgeschäft wird bei der Raumgestaltung ein hohes Maß an Felixibiltät gefordert. Sonderkonstruktionen, bei denen der Unterflurkonvektor indivduell angepasst wird, sind dabei schon fast der Normalfall. So sind wir in der Lage Katherm Unterflurkonvektoren für alle Geometrien mit Gehrungsecken, gebogenen Ausführungen, Säulenaussparungen oder Abschrägungen zu liefern. Selbst schwierige Einsatzorte werden so problemlos abgedeckt. Das Aufmaß übernehmen unsere Spezialisten für Sie. Sehen Sie hier in einer Übersicht die Fülle an Möglichkeiten.
Projektbeispiel Aussparung mit Abdeckblech
Vor Ort werden die Unterflurkonvektoren durch ein nach innen laufendes Fassadenelement unterbrochen. Das Element wird von beiden Seiten durch ein Abdeckblech eingefasst.
Ausschnitt aus der Maßzeichnung mit exakten Abmessungen
Projektbeispiel mit Gehrung
Die Produkte werden bestmöglich verpackt. Die auf Gehrung konstruierten Unterflurkonvektoren werden serienmäßig mit einer Kunststoffabdeckung für die Rahmenkante zum Schutz während der Bauphase ausgeliefert (hier grün im Bild). Zusätzlich schützt eine Montageabdeckung aus Holz vor Schmutz und Beschädigungen der Kanäle während der weiteren Bauzeit. Auch der Ausgleich eines unterschiedlichen Fußbodenaufbaus ist kein Problem.
Baustellenaufnahme von fertig installierten Kanälen und im fertigen Zustand inkl. Rost
Projektbeispiel Säulenaussparung
Auch Säulen, die direkt vor den Fensterflächen positioniert sind, stellen für die Umsetzung und Installation von Unterflurkonvektoren kein Problem dar. Gelöst wird dies entweder über ein beidseitig eingebrachtes Abdeckblech oder über eine Säulenaussparung direkt im Rost.
Konstruktionszeichnung für eckige und runde Säulenaussparungen
Verbindungsmodule erhöhen die Flexibilität
Kampmann erfüllt die architektonischen Anforderungen und setzt diese so um, dass am Ende ein ästhetisches Gesamtbild ohne störende Unterbrechungen entsteht. Katherm Unterflurkonvektoren können mit Standard-Verbindungsmodulen flexibel an bauliche Gegebenheiten angepasst werden, ohne vorheriges Aufmaß. Die maßgefertigte Anpassung vor Ort passiert mit wenigen Arbeitsschritten vor Ort. Der Kunde profitiert von kürzeren Lieferzeiten und einer schnellen Abwicklung vor Ort.

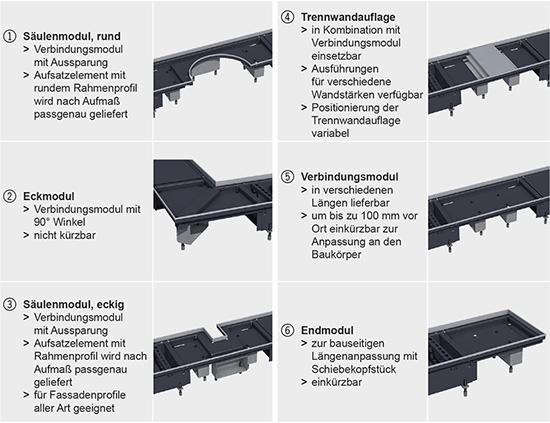

Die nachfolgenden Schaubilder verdeutlichen die Fülle an Möglichkeiten und zeigen das individuell vor Ort anpassbare Verbindungsmodul.
Große Auswahl an Design Rosten und Rostausführungen
Kampmann Roste aus hochwertigen Materialien passen perfekt - auch in Rundungen, Winkeln und Schrägen. Sie halten jeder Anforderung an Belastbarkeit, Funktionalität und Design stand. Das Zusammenspiel von Rost und Rahmen ermöglicht am Ende ein einheitliches Gesamtbild und eine optimale Anpassung an die Gebäudearchitektur.
Folgende Rostausführungen stehen zur Wahl:
Roll- und Linear-Roste
- Aluminium, natur eloxiert, messing eloxiert, schwarz eloxiert, bronze eloxiert
- Aluminium, bronziert, beschichtet DB 703
- Messing, natur CuZn 44
- Edelstahl, natur, poliert
Holz-Roste
- Eiche, Buche, Merbau oder Ahorn, jeweils in natur lackiert oder geölt
Zu allen Rosten können in Material und Oberfläche passende Rahmen ausgewählt werden.
Kleiner Tipp, der Kosten spart: Kampmann Produkte stehen für Langlebigkeit. Drehen Sie die Roste einfach um. Sie sind beidseitig verwendbar und schon sieht wieder alles aus wie neu.
Unsere Projektabteilung unterstützt sie bei Ihrem Bauvorhaben. Wir holen das Maximum für Sie heraus, auch wenn das in der Planung bedeutet, dass verschiedene Katherm Modelle unterschiedliche Funktionen übernehmen müssen. Wir legen die Systeme aus und passen sie an die Gebäudegeometrie an. Auch die Logistik zur Baustelle und auf der Baustelle bereiten wir perfekt vor. Alle Pakete sind exakt beschriftet, damit jede geplante Position jeder Einheit eindeutig zugeordnet werden kann – das Ganze natürlich auch nach Etage sortiert. Sprechen Sie uns gerne an. Finden Sie hier Ihren individuellen Ansprechpartner.
Darüber hinaus finden Sie hier eine Vielzahl von Tools zur Planungsunterstützung, wie Berechnungsprogramme, BIM-Daten und CAD-Zeichnungen.
